LOT Sensor PC 物联网传感器管理平台

项目简介 ​

LOT Sensor PC 是为 2026 湖南省物联网应用创新竞赛（技能赛）开发的 PC 端传感器管理平台。传感器设备通过 MQTT 上报数据，后端负责入库、计算和实时推送，前端以看板的形式展示实时数据、历史趋势和故障信息，并可以向设备下发控制指令，形成「采集 → 处理 → 展示 → 控制」的完整闭环。

比赛是三人组队，两位队友负责硬件和底层，应用层（平台软件）从前端、后端、数据库到识别服务都由我一个人完成。

🔗 在线演示：演示环境没有连接真实设备，展示的是比赛期间采集的历史数据；可以在「历史图表」里选择「自定义」时间范围（2026 年 9 月）查看图表。

功能详解 ​

比赛的场景是一套水循环加热实验装置：水泵把水箱里的水打进管路，经过加热器后再流回水箱，管路上装有进水温度、出水温度、流量和压力传感器，水泵和加热器的通断由下位机控制。设备每秒通过 MQTT 上报一条数据，平台要做到四件事：看得见（实时和历史数据）、管得住（远程下发指令）、保安全（异常时自动断电）、能分析（计算指标和智能判定）。

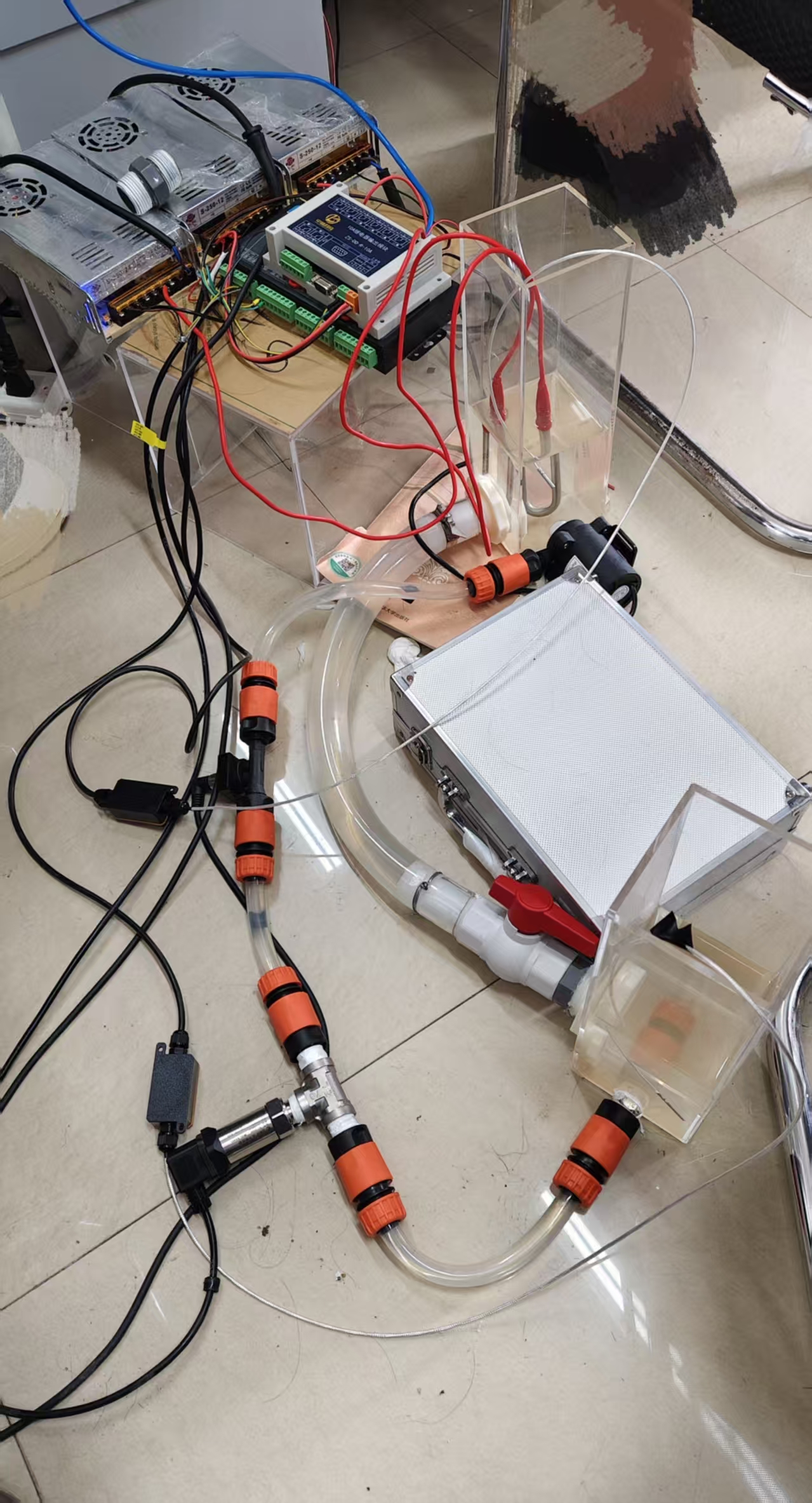

比赛用的水循环实验装置实物

页面一览 ​

1. 数据采集与实时推送 ​

• 一条消息就是一行数据：设备把传感器读数（温度、流量、压力）和执行器状态（控制模式、水泵、加热）放在同一条 MQTT 消息里上报，后端按字段映射表解析后入库。
• 换赛题不改表结构：数据库给传感器预留了 10 个通用字段，哪个字段代表什么、单位是什么、页面上叫什么名字，都写在映射配置里。赛题换了设备字段，只改配置就行。
• 实时推送：后端处理完每条消息后，通过 WebSocket 推给浏览器，实时数据页、首页和指令配置页都会自动刷新。推送做了节流，同时保证不丢帧（见下文难点 1）。
• 设备在线状态：后端根据设备的上报心跳判断在线 / 离线（超过 5 秒没有数据就算离线），顶部导航栏和首页实时显示。

2. 数据查询与汇总 ​

汇总数据页是一张同时包含传感器列和行为列的分页表格，可以按设备编号和时间范围筛选。「数据类型」一列会区分实时数据和断网期间补传上来的数据。表格下方有折线图和柱状图，勾选若干行后点「智能判定」，就能把这几条数据交给判定服务分析。

汇总数据页：按设备和时间筛选、勾选数据发起智能判定，下方是折线图与柱状图

3. 历史图表与计算指标 ​

光有原始数据还不够，比赛要求算出各种工艺指标。历史图表页统一用一个时间选择器（5 分钟到 24 小时，或者自定义），选完后所有表格和图表都按这个范围重新查询数据库。

• 计算指标明细：累计指标（累计流量、累计加热时长、累计水泵运行时长）、滑动窗口统计、秒级和分钟级的平均温度 / 平均流速、加热效率与加热速度、换热效率、温度变化率、加热能耗，按标签页切换。
• 图表：温度曲线、流量与压力曲线、温度-流量相关性散点图、瞬时加热功率、累计耗电量与累计换热量、单位流量能耗、加热效率（实际升温 / 理论升温）、设备状态时间线、PID 占空比等。
• 自定义公式指标：可以自己写公式（比如 (field2 - field1) * field3）生成新指标。公式先解析成语法树，再编译成 SQL 查历史数据，或者直接在内存里算实时数据。全程不用 eval，公式里只能用白名单里的字段和 abs / round / min / max / sqrt / pow 这几个函数，写了别的会在解析阶段直接报错，不会拼进 SQL。
• 大范围也能看全趋势：数据量超过上限时，按时间分桶降采样，不再只显示最后一小段（见下文难点 5、6）。

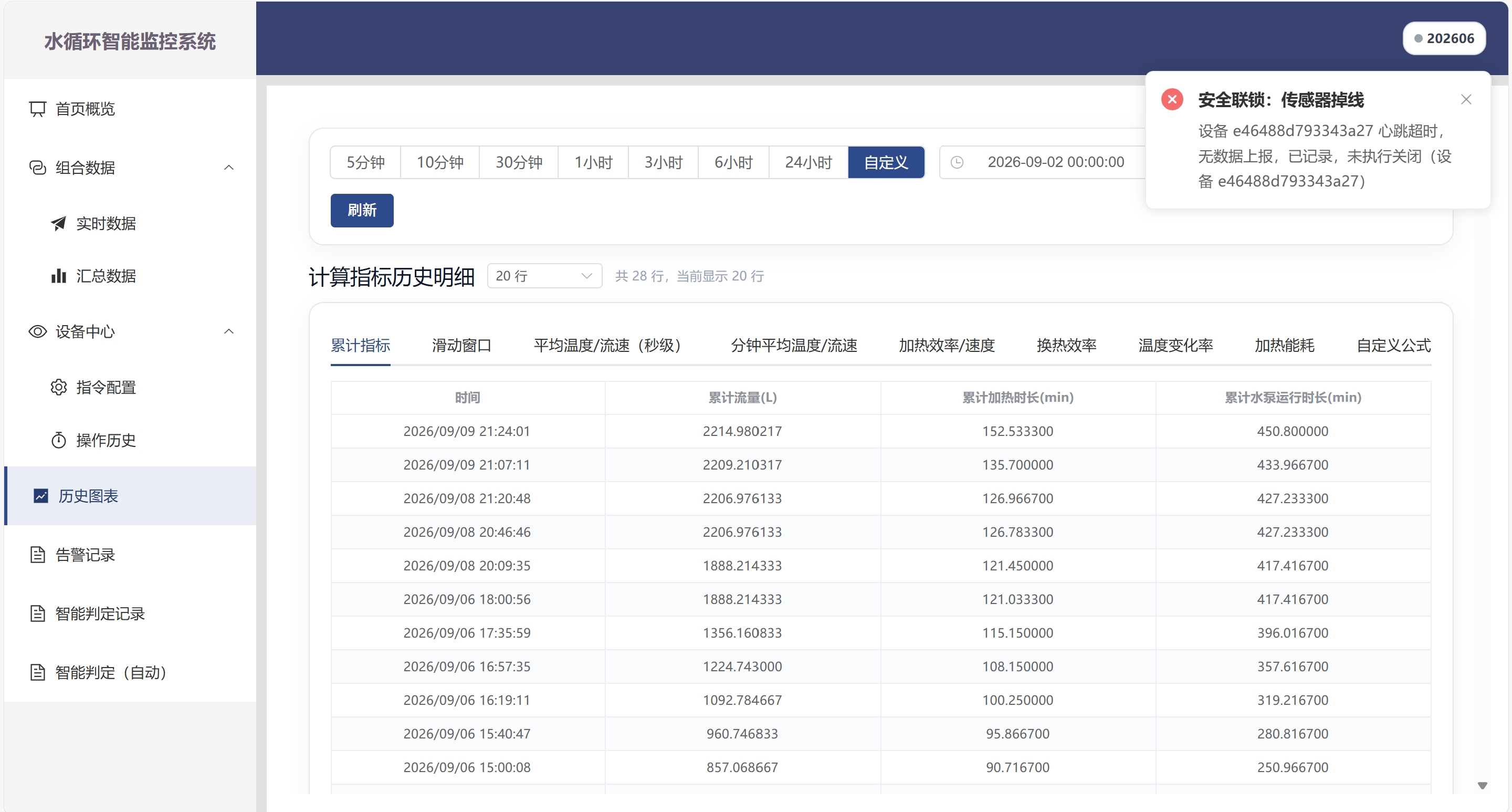

历史图表页的计算指标明细；右上角是触发「传感器掉线」安全联锁时弹出的红色提示

4. 远程指令与设备控制 ​

• 配置驱动的指令页面：指令配置页上有哪些控件，全部由数据库里的指令配置表决定，前端按类型动态渲染成开关 / 下拉框、输入框、滑块或时间选择器。控件之间可以设置依赖关系，比如水泵、加热这些手动开关只在「手动模式」下显示，阈值和目标温度只在「自动模式」下显示。换赛题时改数据库就行，不用改前端代码。
• 可靠下发：先通过 MQTT 发给设备，发送成功后才写入数据库，避免页面显示的值和设备的实际状态对不上。设备离线时，指令先暂存在后端；等设备重新上线，自动补发并在页面上提示。
• 定时开关：可以设置「每天几点开泵 / 关泵、开加热 / 关加热」，后端每 0.5 秒检查一次，到点就自动下发。
• 操作历史：每一次状态变化都会记录来源：页面手动下发、离线补发、自动联锁、定时任务，或者设备自己上报的变化。查询时把底层的 0/1、on/off 统一翻译成「开 / 关」。

5. 自动控制 ​

每条上报消息进入后端后，会按固定顺序经过一条处理链。顺序就是优先级：保护类永远先于控制类。

数据质量检查 → 阈值告警 → 安全联锁 → 故障状态机 → 正常联动 → PID 恒温 → 水泵恒流速 → 定量 / 定温停机 → 计算指标

• 正常联动：9 条可以自由勾选的规则（比如「进出水温差超过 2℃ 就开泵」「压力高且温度持续上升就关加热」）。多条规则的结论按「关优先于开」合并：只要有一条说关，最终就关。另外还有 300ms 防抖，避免反复开关。
• PID 恒温：加热器只能开或关，所以用「时间比例控制」模拟 PWM：每个周期里按 PID 算出的占空比决定加热开多久、关多久，把出水温度稳定在目标值附近。
• 水泵恒流速：同样只有开关量，提供滞环通断和占空比两种算法，可以按需切换。
• 定量停机 / 定温停机：按时间积分算出本轮累计流量，或者监测出水温度，达到目标后关泵关热并锁定，不再重复下发。
• 执行器归属：同一个执行器可能有多个模块想控制，这里靠「让位」来解决：PID 开启后，联动规则不再控制加热；恒流速开启后，联动规则不再控制水泵；安全保护类模块要关闭时，其他模块一律让路。

6. 安全保护与告警 ​

按严重程度分成三层，每一条规则都能单独开关，赛场上按赛题挑选需要启用的规则：

另外还有「数据质量」一层，在数据入库前拦截：数值突然跳变的毛刺先缓存、不入库，确认稳定后才写入；还能发现「指令已关但设备还在工作」的继电器粘连，以及进出水温度传感器装反的情况。

为了避免误报，水泵刚启动时流量和压力还不稳定，相关规则要等水泵预热完成才开始判断。同一个问题在冷却时间内只触发一次，防止刷屏。前端按严重程度分四级提示：故障用模态弹窗（必须处理）、安全联锁用红色提示、告警用黄色提示、联动下发用蓝色提示（只在真的下发了指令时才弹）。

所有记录都会进入告警记录页，可以按来源（系统检测 / 智能判定）和类型筛选，下方的环形图按「全部 / 当前筛选 / 当前页」统计各类记录的占比，方便看出哪类问题最多。

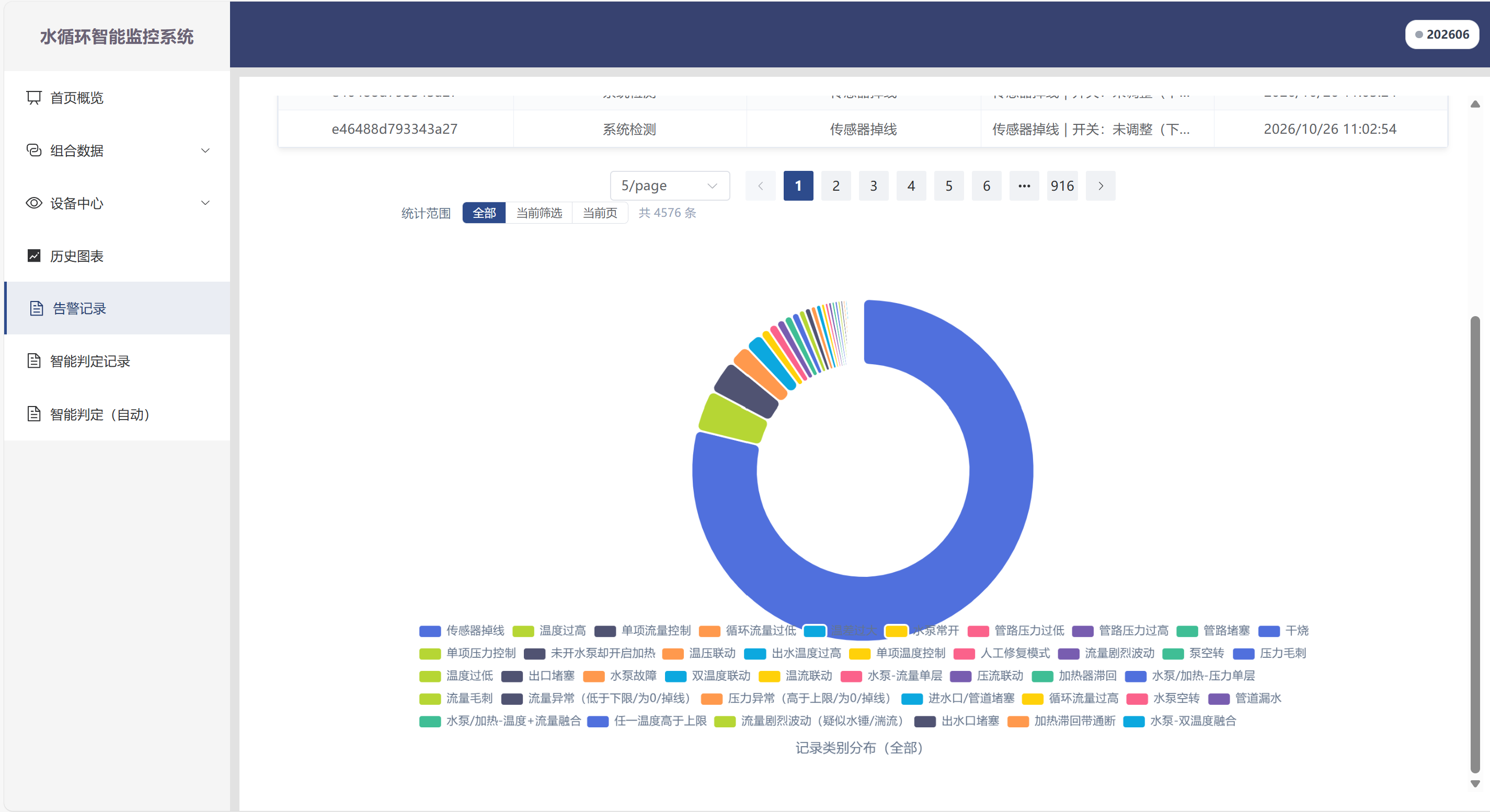

告警记录页：记录列表和按类型统计的环形图

7. 智能判定 ​

赛题会在现场提供一个「智能判定服务」（HTTP 接口），把数据发过去，它会返回「正常 / 干烧 / 漏水……」之类的结论。平台有三种触发方式，最后都走同一套「请求服务 → 解析结论 → 存库」的流程：

• 手动判定：在汇总数据页勾选几条数据，点「智能判定」按钮，弹窗显示结论和置信度。
• 自动判定：后端定时取最新的若干条数据去判定，「智能判定（自动）」页展示趋势图、结论分布饼图和明细。
• 实时判定：每来一条消息就判一次（默认关闭，按赛题需要再打开）。

自动判定和实时判定的结论如果命中了关键词（比如「干烧」「漏水」），会自动关泵关热，写一条故障记录并弹窗提醒；手动判定只看结果，不会动设备。结论和置信度从响应里的哪个字段读取都可以配置，拿到现场接口文档后改一下配置就能对上。判定服务没有启用时，系统会返回一个本地占位结果，并在页面上明确标注「不是真实结果」，避免被误当成真结论。

8. 断网补传 ​

• 双向心跳：设备向平台上报数据，平台判断设备在不在线；平台也定时向设备发心跳，设备收不到心跳时就把数据先缓存在本地。
• 恢复后补传：重新收到平台心跳后，设备从单独的补传主题把缓存的数据传上来。
• 补传数据只入库，不参与控制：补传数据会打上「补传」标记，只出现在汇总数据里，不会被当成「最新数据」显示在实时页面上；也不会触发任何告警和控制逻辑，因为拿过去某个时刻的值去控制现在的水泵和加热是错的；同样不写操作历史，避免旧数据覆盖当前的控制状态。

技术栈 ​

系统架构 ​

• 数据上行：传感器设备 → MQTT → Express 后端 → 写入 MySQL，同时经 WebSocket 推送到 Vue 看板。
• 指令下行：Vue 看板 → HTTP → Express 后端 → MQTT → 传感器设备（设备离线时暂存，上线后补发）。
• 断网补传：后端向设备发 PC 心跳；设备断线期间缓存数据，恢复后从单独的主题补传，后端只落库、标记为补传数据。
• 控制逻辑：联动规则、安全联锁、PID 加热、水泵调速、定量停机在后端运行。
• 智能判定：后端 → 现场判定服务 → 判定结果入库。
• 图像识别：YOLO11 + Flask 识别服务独立运行。

我负责的部分 ​

应用层由我独立完成（硬件和底层由队友负责），包括：

• 前端：所有页面（实时数据、历史数据、设备管理、指令配置、操作记录、历史图表、故障信息、安全告警、判定记录等）和全局样式。
• 后端：Express 接口、MQTT 接入与消息分发、WebSocket 推送，以及联动、安全联锁、PID 恒温、恒流速、定量停机等控制算法。
• 数据库：MySQL 表结构设计修改、历史查询的 SQL 优化和索引。
• 识别服务：YOLO11 + Flask 识别接口，以及赛场断网环境下用的离线依赖包和安装、自检脚本。
• 文档：架构说明、配置速查表和一份「赛场应对手册」（PLAYBOOK.md），写清楚现场遇到哪种情况该改哪个文件、怎么验证。

难点与解决 ​

下面这些都是开发和联调过程中真实遇到的问题，大致按「实时链路 → 数据与查询 → 控制与保护 → 工程化」的顺序排列。

1. WebSocket 推送丢帧 ​

问题：设备每秒上报一次，后端给推送做了节流。最早的写法是「收到消息后固定等满一个间隔再推」。但设备 1 秒上报一次的实际到达间隔会上下抖动，两条消息很容易落进同一个窗口，前一条被后一条覆盖。实测 20 秒丢 3 帧，页面会卡住 2 秒不动，而且每条数据都白白晚了 1 秒。

解决：改成按「距离上次广播过了多久」来算：已经满一个间隔就立刻推，没满就只等剩下的那点时间。设备上报频率不超过节流间隔时一帧都不丢；上报比间隔快时照样合并，只推最新的一条。

2. 一个步骤出错，安全保护整轮失效 ​

问题：一条 MQTT 消息进来，后端要依次做入库、阈值告警、安全联锁、故障状态机、正常联动、PID 等十来个步骤。最早这些步骤共用一个 try/catch，其中任何一步抛异常（比如数据库抖一下写记录失败，或者 MQTT 刚好断线导致下发失败），后面的步骤这一轮就全部跳过。如果恰好跳过的是安全联锁和故障保护，对控制系统来说是最危险的。

解决：抽出一个 runStep 包装函数，每一步单独捕获异常：出错只记一行日志（写明是哪一步出的错），并返回一个和正常结果形状相同的兜底值，后面的步骤照常执行。进程级的未捕获异常也只记录、不退出，控制系统优先保证可用性。

3. 后端开了两个，指令一直「MQTT 发送失败」 ​

问题：联调时指令页面会间歇性弹出「MQTT 发送失败」，但进程列表看起来一切正常。最后查出来，是机器上同时跑了两个后端：VS Code 终端里开着一个，又用启动脚本开了一个。第二个实例抢不到 HTTP 端口，不提供任何服务，但它已经用同一个固定的 MQTT client id 连上了 Broker。MQTT 协议规定同一个 client id 只能有一个活动连接，于是两个实例被 Broker 轮流踢下线。启动脚本只会杀掉占用端口的那个进程，所以这个「僵尸实例」怎么也清不掉。

解决：启动时监听 HTTP 服务的 error 事件，一旦发现端口被占用就立即退出，不让它留下来抢 MQTT 连接。这里还有一个坑：这个监听必须注册在创建 WebSocketServer 之前。因为 ws 库会在 HTTP server 上挂自己的 error 监听器，并把错误转发给 WebSocket 服务；而 WebSocket 服务上没有人监听 error，就会直接抛出异常，中断后面的监听器，导致我们的退出逻辑永远执行不到（实测验证过）。另外要区分：运行期的偶发异常只记录、不退出；启动期的端口冲突说明服务根本没起来，必须退出。

4. 断网补传的数据把「最新数据」顶掉了 ​

问题：断网恢复后，设备会把缓存的数据补传上来。如果把补传数据当成普通上报来处理，会出三个问题：

• 补传数据入库时自增 id 最大，实时数据页和首页显示的「最新数据」其实变成了断网那段时间的旧值；
• 会拿过去某个时刻的读数去驱动现在的水泵和加热；
• 操作历史那条处理路径会把上报值回写成「当前预期的指令值」，直接污染控制基准。

解决：补传走单独的 MQTT 主题和单独的处理器，只入库、不参与任何实时逻辑：

• 入库时打上「补传」标记，「最新 N 条」的查询窗口会跳过带这个标记的行，补传数据只出现在汇总数据里；
• 不走控制链，不写操作历史，不参与设备在线判断，也不推送给 WebSocket；
• 平台发给设备的心跳和设备上报的心跳是两个方向，必须用不同的主题名，否则平台会收到自己发出的心跳。

5. 历史图表选大时间范围时只显示最后一小段 ​

问题：历史图表为了不卡，限制了每次最多返回 N 条数据，原来的做法是「取最新的 N 条」。时间范围一大，数据量超过 N，图上就只剩挤在末尾的一小段，看不出整个范围的趋势。

解决：改成按时间等宽分桶降采样：把选定的范围切成大约 N 个桶。不同类型的数据取值方式不一样：

• 普通数值取桶内平均值；
• 开关状态是 0/1 的离散量，取平均没有意义，改成取桶内时间最新的一行，和阶梯图的展示方式一致；
• 累计值必须先在全部原始数据上用窗口函数逐行算好，再分桶取每个桶的最后一行。如果先分桶再累计，中间被丢掉的行就算不进去，结果对不上。

6. 加热耗电量查询 24 小时范围要 170 秒以上 ​

问题：算耗电量时，要把每条传感器数据和「那一刻的加热开关状态」对上。最初写成了每行一次相关子查询，子查询的边界依赖外层的列，MySQL 没法走索引，复杂度相当于「传感器行数 × 行为行数」的平方级，查 24 小时要 170 秒以上。再加上项目支持两种上报模式（传感器和行为合并上报，或分两个主题上报），两张表的时间不能保证精确对齐，也不能直接按时间 JOIN。

解决：

• 把时间窗口内的行为记录和传感器记录 UNION 成一条按时间排序的事件流，用窗口函数把加热状态向后填充到每一条传感器记录上，一次扫描算完；窗口开始之前的状态用一条能走索引的 seed 行兜底。
• 给两张高频大表 t_sensor_data、t_behavior_data 补上 c_time、d_no 索引。原来它们只有主键，按时间筛选等于全表扫描。
• ECharts 改成按需引入，减小首屏包体积。
• 也试过在前端关动画、去掉平滑曲线、用 LTTB 采样，实测对卡顿没有明显帮助，反而让图变难看，最后回退了这部分改动。

7. 累计流量算不准 ​

问题：流量按 L/min 上报，最初按「每条消息间隔 1 秒」来近似累加。一旦消息排队、设备短暂掉线或者上报频率变了，累计量就会偏。而且定量停机和首页的计算指标各自算一遍，用的时间基准不一样，同一段时间会算出两个不同的结果。

解决：

• 按相邻两条消息的真实时间差积分：流量 ÷ 60 × Δt；
• 时间统一取入库记录的时间，而不是服务器处理这条消息的时刻，避免 MQTT 排队延迟和时钟漂移；多处计算共用同一个时间基准；
• Δt 最多按 10 秒算，避免设备离线的那段空档被当成「一直在流」；
• 累计口径提供两种：从第一条数据开始全表累计（重启不归零），或者只统计本次启动以来。

8. 安全联锁的误报和漏报 ​

问题：

• 水泵刚启动时流量和压力还不稳定，一开泵就会误报「流量异常」「流量剧烈波动」；毛刺过滤也会把开泵时正常的流量爬升当成毛刺拦下来。
• 水泵关着时，管路压力本来就接近 0，一停泵就会刷一条「压力过低」。
• 传感器掉线时，上报的数据里直接缺了那个字段，原来的规则判断不出来。

解决：

• 加了水泵预热宽限期（默认 3 秒，可以在指令配置页修改），流量和压力相关的规则要等水泵预热完成才开始判断。安全联锁、故障状态机、阈值告警和毛刺过滤共用同一份预热时长，改一处就全部生效。
• 预热计时有一个细节：某条消息里没有带水泵状态时，要保留计时继续走，而不是把计时清零，否则偶尔漏一个字段，预热就会重新开始算。
• 「压力过低」只在水泵开着时才判断。
• 新增一条规则：上报数据里缺少任意一个传感器字段，就判定为传感器掉线，强制关闭水泵和加热，同时通过 WebSocket 推送通知，在页面右上角弹出提示（见上文第 3 张截图）。整台设备一直没有消息进来的情况，由定时器单独检测。

9. 故障锁定被自动联锁绕过 ​

问题：故障触发后，指令页面会被锁成只读，必须人工复位才能恢复。但告警规则的自动联锁走的是另一条代码路径，直接写数据库，不经过 HTTP 接口的锁定拦截，所以会绕过锁定改掉指令状态。另外，服务重启后内存里的故障状态被重置成「正常」，数据库里的复位按钮却还停在重启前的状态，导致复位开关卡死。

解决：自动联锁执行前也检查锁定状态，和手动下发用同一套判断；把数据库里持久化的复位按钮状态同步回内存里的故障状态，这样重启后两边也能保持一致。前端这边，故障状态框原来只靠 5 秒轮询刷新，最多会延迟 5 秒；改成收到故障广播或复位成功后立刻拉取一次最新状态，轮询只作为兜底。

10. 多个模块抢同一个执行器 ​

问题：加热器可能同时被 PID 恒温、滞回带通断、联动规则、安全联锁、故障状态机、定量 / 定温停机控制，水泵也同时被恒流速、联动和各种保护模块控制。如果各自直接下发，就会互相打架，继电器反复开关。

解决：

• 让位规则：PID 开启后联动规则不再控制加热，恒流速开启后联动规则不再控制水泵；安全联锁、故障状态机、定量 / 定温停机要关的时候，其他模块一律让路。
• 结论合并：联动的多条规则先各自给出结论，按「关优先于开」合并；真正下发前还要同时满足三个条件：结论和当前状态不一样、执行器没有被别的模块接管、没有被 300ms 防抖拦下。
• 冷却：同一个「设备 + 执行器 + 目标状态」在冷却时间内（默认 30 秒）只处理一次。
• 记录要和实际一致：如果指令配置里找不到对应的开关，报文根本没有发出去，那就不写联动记录、不弹提示。否则页面上显示「水泵 关→开」，设备实际却没动，现场排查会被带偏。同理，状态没有真正变化时（比如「已关 → 继续关」）不写操作历史。

11. 只有开关量的加热器怎么做 PID 恒温 ​

问题：加热器只能开或关，没法调功率，PID 算出来的连续输出不能直接用；而且设备上报的间隔并不固定。

解决：

• 用时间比例控制模拟 PWM：固定一个控制周期，PID 输出的占空比决定这个周期里加热开多久、关多久；
• 条件积分抗饱和：占空比已经顶到上限或下限、误差还在往同一个方向走时，暂停累加积分，避免积分饱和导致温度冲过头；
• 限制占空比每个周期的最大变化幅度，防止输出突然跳变；控制周期不能低于 2 秒，相邻两次指令至少间隔 0.5 秒，避免继电器频繁动作；
• 按「当前时间跨过了几个完整周期」来判断周期边界，所以即使上报间隔比控制周期还长，也能正确进入下一个周期、重新计算占空比；
• 每个周期的开关情况写入数据库，在历史图表里画成 PID 周期阶梯图和占空比曲线，方便调参。

12. 定时开关可能错过设定时刻 ​

问题：定时开关每 0.5 秒检查一次。如果要求「当前时间正好等于设定时间」才触发，只要某一次检查变慢，或者服务刚好短暂重启，这个时刻就会被错过，当天不再执行，而且不会报任何错。

解决：触发条件改成「已经到点 + 还在 120 秒宽限窗口内 + 今天还没有触发过」，并按「设备 + 指令项 + 日期 + 设定时刻」去重，保证每个时刻每天只执行一次；超过宽限窗口的当天不再补触发。

收获 ​

这个比赛是我们学校软件工程和通信工程实验室携手组队完成的，每个队伍三个人，两个底层一个应用层。我们所有人从25年春天开始学习相关技术，于26年9月20日完成比赛，这场旅程用了一年多的时间，在这个旅程里我认识了很多志同道合的朋友，感谢相遇和陪伴，也希望我们所有人能够越来越好！
